Sintomas típicos
- Queda de chamada após 20 a 30 segundos
- Áudio em um só sentido
- Registro SIP instável
- Dificuldade de acesso remoto ao ATA
Documentação técnica consolidada
Guia prático para ambientes VoIP
SIP + RTP
CGNAT
QoS / VLAN
PBX
Wireshark
< 50 ms
Latência ideal para chamadas estáveis
< 20 ms
Jitter recomendado em produção
0%
Perda de pacotes esperada em cenário saudável

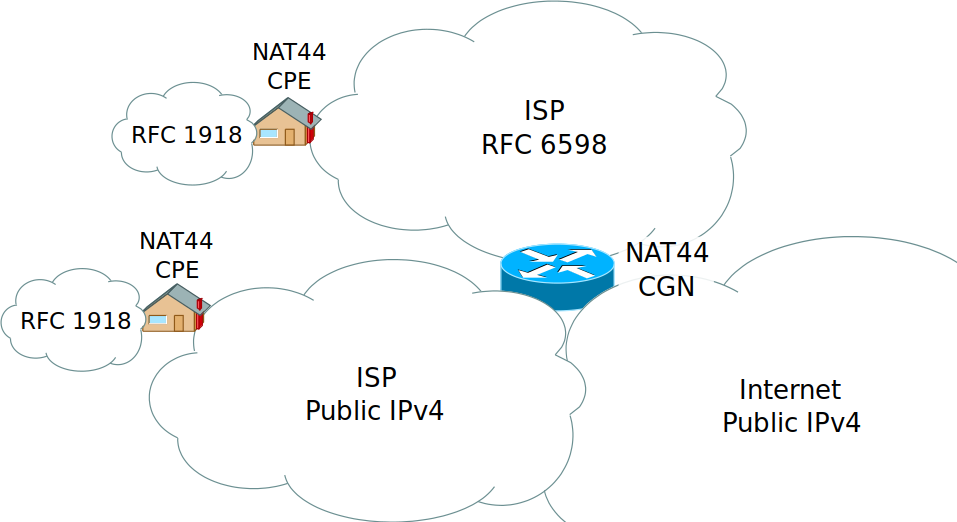

CGNAT e impacto no VoIP
O CGNAT é uma das causas mais frequentes de instabilidade em telefonia IP porque introduz duplo NAT, reduz previsibilidade das portas UDP e quebra a consistência da sinalização SIP e do tráfego RTP.
Causa técnica
- Expiração rápida de sessões UDP
- Alteração de portas no caminho
- ACK ou RTP não retornando corretamente
- Timeout e encerramento prematuro da sessão
Ações recomendadas
- Solicitar IP público ao provedor
- Ativar keepalive e reduzir expiração de registro
- Usar STUN ou PBX intermediário quando necessário
- Validar o comportamento em outra rede
Sinal clássico: se a chamada cai em aproximadamente 30 segundos e funciona
normalmente em outra rede, há forte evidência de problema com NAT, SIP ALG ou CGNAT.
Fluxo SIP e sinalização da chamada
Etapas principais
- REGISTER: autentica o dispositivo
- INVITE: inicia a chamada
- 100 TRYING / 180 RINGING: andamento da sinalização
- 200 OK + ACK: confirmação e início do áudio
- BYE: encerramento da sessão
Separação de funções
- SIP gerencia a sinalização
- RTP transporta a mídia
- Falha no ACK costuma gerar queda rápida
- Falha no RTP gera ausência de áudio ou áudio unilateral
REGISTER → 200 OK INVITE → 100 TRYING → 180 RINGING → 200 OK → ACK RTP (áudio) BYE → 200 OK
Falhas comuns e causa provável
| Sintoma | Causa provável | Correção inicial |
|---|---|---|
| Queda em 20-30s | NAT, SIP ALG, ACK ausente, CGNAT | Desativar SIP ALG, ativar keepalive, validar IP público |
| Sem áudio ou áudio unilateral | RTP bloqueado, firewall, NAT assimétrico | Liberar RTP, testar Symmetric RTP e STUN |
| Áudio robotizado | Jitter alto, perda de pacotes, rede congestionada | Aplicar QoS, testar cabeado e reduzir tráfego concorrente |
| Falha de registro SIP | DNS, credencial, firewall, indisponibilidade do servidor | Validar DNS, senha, porta SIP e conectividade |
| Chamadas fantasmas | Exposição SIP, porta aberta, ataques automatizados | Restringir IP, trocar porta e usar firewall |
Testes de rede para troubleshooting
Ping contínuo
Usado para medir latência e perda de pacotes durante o uso real.
ping -i 0.2 8.8.8.8
MTR
Ajuda a localizar em qual salto a perda aparece.
mtr -u -r -c 100 sip.operadora.com
iperf3 UDP
Simula tráfego semelhante ao de voz para validar jitter e perda sob carga.
iperf3 -u -c IP_SERVIDOR -b 100K -t 60
Boa prática: repetir os testes durante uma chamada real. Isso reduz falsos
positivos e mostra o comportamento da rede em condição de uso.
Métricas ideais para qualidade de voz
| Métrica | Ideal | Aceitável | Crítico |
|---|---|---|---|
| Perda de pacotes | 0% | Até 1% | Acima de 1% |
| Latência | < 50 ms | 50-150 ms | > 150 ms |
| Jitter | < 20 ms | 20-30 ms | > 30 ms |
Segurança em VoIP
Riscos mais comuns
- SIP scanning e força bruta
- Ghost calls
- SIP flood e DoS
- Fraude e uso indevido da linha
Controles mínimos
- Não expor 5060 diretamente
- Restringir por IP da operadora
- Senhas fortes e firmware atualizado
- Desativar serviços desnecessários e SIP ALG
Maturidade avançada
- VPN para acesso remoto
- PBX intermediário com logs
- Monitoramento de eventos SIP
- Políticas e histórico de alterações

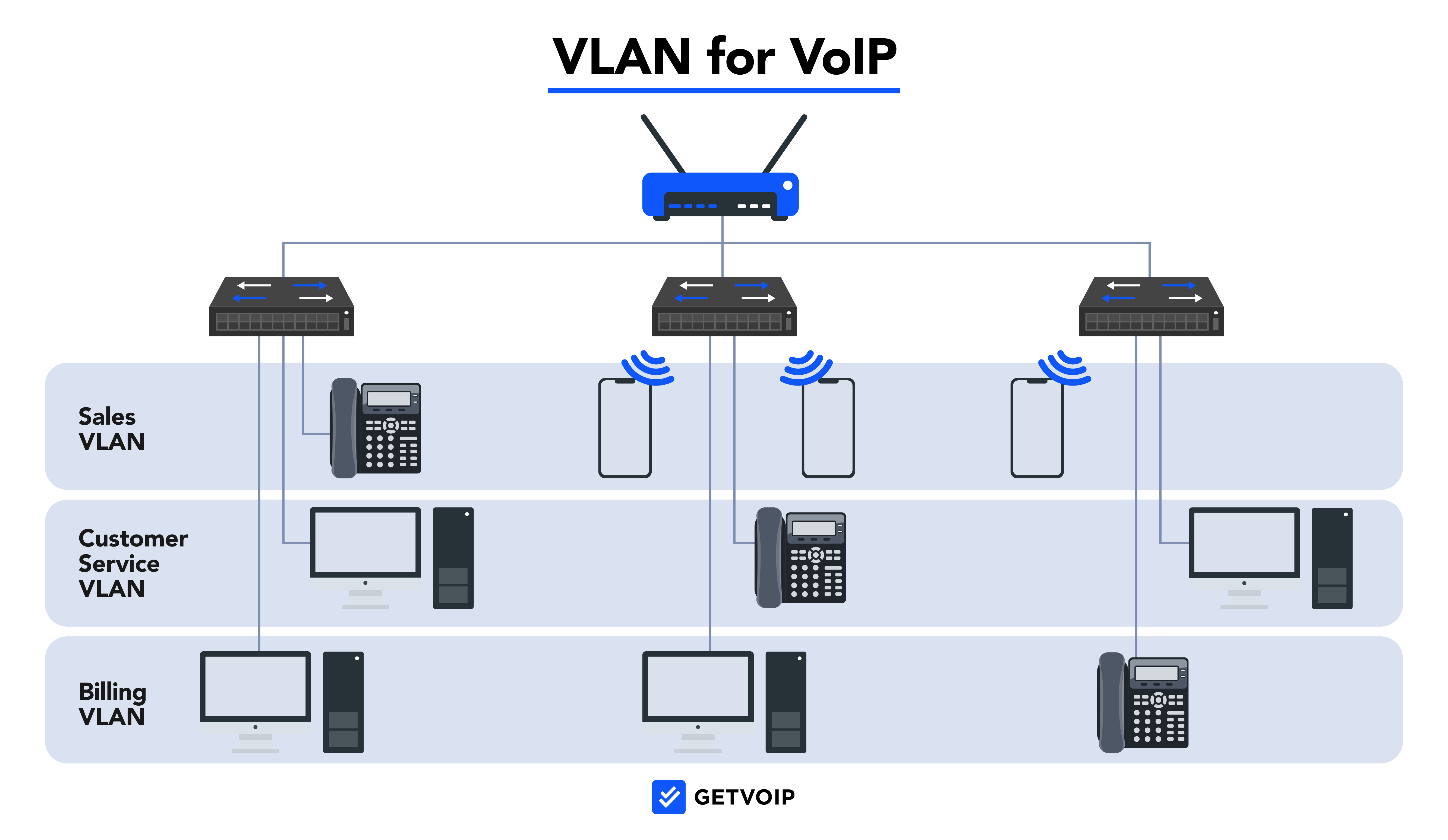

QoS e VLAN para tráfego de voz
QoS prioriza SIP e RTP; VLAN segmenta a rede e reduz interferência de outros serviços. Em ambientes com múltiplos usuários ou tráfego pesado, essa combinação é decisiva.
Itens de configuração
- Priorizar RTP acima do SIP
- Aplicar DSCP CS3 para SIP e EF para RTP
- Reservar banda e limitar downloads
- Separar voz e dados em VLANs distintas
Erros frequentes
- Priorizar só sinalização
- Ignorar RTP e jitter
- Confiar apenas no roteador básico
- Usar Wi‑Fi para ATA ou IP Phone crítico
Monitoramento contínuo
Métricas essenciais
- Perda de pacotes
- Latência
- Jitter
- Disponibilidade de registro SIP
Ferramentas sugeridas
- Ping e scripts simples para ambientes pequenos
- Zabbix, Prometheus e Grafana para histórico e alertas
- SIP OPTIONS, análise RTP e MOS para cenários avançados
Alertas fundamentais: perda acima de 1%, latência acima de 100 ms,
jitter acima de 30 ms ou SIP offline devem gerar ação imediata.
Diagnóstico com captura de pacotes
Captura SIP
tcpdump -i any -n port 5060
Captura SIP + RTP
tcpdump -i any -n udp portrange 10000-20000 or port 5060
Arquivo para análise
tcpdump -i any -w captura_voip.pcap
| Problema | Evidência típica |
|---|---|
| Queda em 30 segundos | ACK ausente ou BYE vindo do servidor |
| Sem áudio | SIP normal e RTP ausente ou unilateral |
| Áudio falhando | Gaps, perda de sequência e jitter no stream RTP |
| NAT inconsistente | RTP chegando de portas inesperadas |

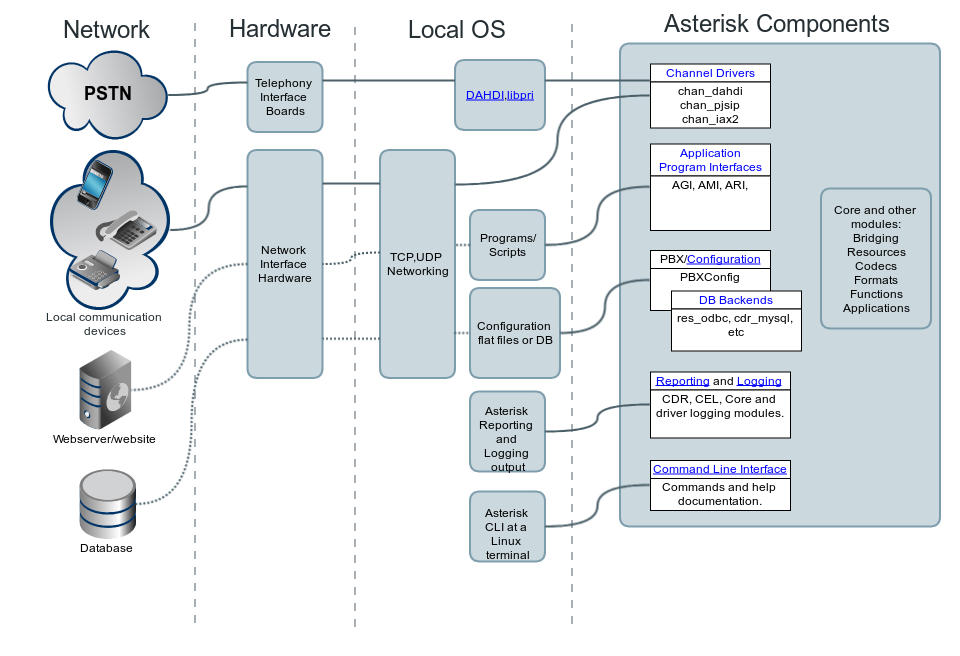

Integração com PBX
Um PBX como o Asterisk adiciona controle de chamadas, diagnóstico detalhado, centralização de autenticação e maior resiliência operacional. Em ambientes corporativos, ele deixa de ser opcional e passa a ser componente estrutural.
Benefícios
- Roteamento inteligente e filas
- Logs completos e troubleshooting avançado
- Fallback e múltiplos trunks
- Integrações com outros sistemas
Quando usar
- Pequena empresa: recomendado
- Corporativo: essencial
- Operadora: obrigatório
- Ambientes com NAT problemático: muito útil
Atenções
- Exige manutenção e conhecimento técnico
- Precisa de firewall e atualização constante
- Deve operar junto com QoS, VLAN e monitoramento
Boas práticas profissionais
Checklist operacional
- Usar rede cabeada para ATA e IP Phones
- Evitar CGNAT sempre que possível
- Padronizar configuração e manter documentação
- Executar testes periódicos e monitorar histórico
Checklist de estabilidade
- Manter firmware atualizado
- Usar DNS confiável
- Implementar QoS e VLAN em cenários críticos
- Combinar segurança, observabilidade e análise de pacotes
Resumo executivo: VoIP estável depende menos de “uma configuração mágica”
e mais da soma entre rede previsível, NAT controlado, segurança, monitoramento e
diagnóstico baseado em evidência.
